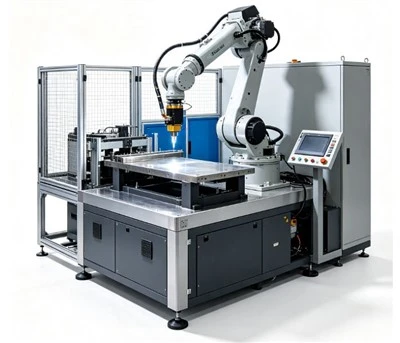

Cella di saldatura laser robotizzata automatizzata

Una cella di saldatura laser robotizzata automatizzata è un sistema di produzione chiavi in ​​mano che integra un robot industriale a 6 assi ad alta- precisione, una sorgente laser in fibra, una testa di saldatura laser avanzata, un'unità di controllo del movimento, un dispositivo personalizzato e un involucro di sicurezza completamente conforme.
Abbinando la cinematica robotica flessibile all'energia laser concentrata, il sistema offre velocità di saldatura elevate, zone interessate dal calore-minime e cordoni di saldatura altamente uniformi durante il funzionamento continuo.

Micro-cuciture ripetibili:L'elevata ripetibilità del movimento (±0,03 mm) garantisce un tracciamento preciso dei giunti anche su profili 3D complessi.
Apporto di calore controllato:L'emissione concentrata del raggio limita la diffusione termica, prevenendo la deformazione strutturale o la bruciatura-della lamiera sottile-.
Flessibilità multi-prodotto:Le attrezzature a cambio rapido-e i programmi di lavoro digitali memorizzati consentono rapidi cambi tra diverse varianti di prodotto.
Tracciabilità digitale dei processi:I parametri di saldatura (potenza, velocità, flusso di gas, percorso) possono essere registrati per pezzo in lavorazione per il controllo di qualità e l'integrazione di fabbrica dell'Industria 4.0.
Integrazione linea modulare:Configurabile come cella di lavoro autonoma o collegata in modo modulare a linee di produzione automatizzate.

Automotive e veicoli elettrici:Vassoi batteria in alluminio saldati, alloggiamenti dei pacchi, sottotelai, strutture dei sedili e collettori di scarico.
Nuovo accumulo di energia:Sigillatura ermetica di involucri ESS, giunzioni di sbarre collettrici-a-terminali e gruppi di piastre di raffreddamento a liquido.
Lamiera di precisione:Attrezzature da cucina in acciaio inossidabile, rack per server, armadi elettrici ad alta-tensione e chassis medicali.
Macchinari industriali:Serbatoi idraulici, telai di tubi strutturali, alloggiamenti di pompe e rulli trasportatori.
Hardware e architettura:Ferramenta per porte in acciaio inossidabile, strutture metalliche per mobili ed estrusioni architettoniche personalizzate.

Ogni cella integrata comprende componenti-di livello industriale selezionati per l'affidabilità operativa:
Braccio robotico industriale:Piattaforma di movimento a 6-assi che fornisce posizionamento multiangolo flessibile, tracciamento preciso del percorso e ripetibilità.
Sorgente laser in fibra:Generatore di energia ottica ad alta-efficienza configurato in base a specifici tipi di leghe e requisiti di profondità di penetrazione.
Testa di saldatura laser:Fornisce energia ottica al giunto con ottica personalizzabile, funzione wobble (oscillante) per colmare gli spazi più ampi e ugelli coassiali del gas integrati.
Dispositivo di saldatura personalizzato:Strumenti di bloccaggio di precisione progettati specificamente per le geometrie dei pezzi per garantire l'esatto allineamento dei giunti ed eliminare lo spostamento termico delle parti.
Controllo e custodia di sicurezza di classe 1:Sistema PLC integrato che gestisce percorsi robot, attivazione laser, tracciamento giunzioni, barriere fotoelettriche e interblocchi di sicurezza all'interno di un alloggiamento sicuro per i laser-.

La cella opera attraverso un ciclo produttivo ottimizzato e ripetibile in 5 fasi:
Caricamento e bloccaggio del pezzo:Le parti vengono caricate in attrezzature personalizzate (manualmente o tramite robot di movimentazione dei materiali secondari). I morsetti pneumatici bloccano i componenti in un posizionamento accurato.
Trigger di programmi e parametri:L'operatore o il PLC selezionano il programma pezzo specifico. Il robot regola automaticamente il punto centrale dell'utensile e i parametri del laser.
Saldatura automatizzata di precisione:Il robot esegue il percorso, erogando energia laser focalizzata insieme al gas di assistenza coassiale (e all'alimentazione del filo opzionale) per creare un giunto ermetico-ad alta resistenza.
Controllo di qualità e sicurezza in-linea:I sistemi visivi opzionali per il monitoraggio delle giunzioni confermano l'allineamento delle giunture in tempo reale-mentre i sensori controllano la pressione del gas e le condizioni termiche del sistema.
Scarico e ripetizione del ciclo:Rilascio dei morsetti per l'estrazione del pezzo. La ricetta salvata rimane pronta per l'esecuzione batch istantanea.

Acciaio inossidabile (serie 300/400):Cordoni di saldatura lisci con scolorimento minimo da ossido e resistenza alla corrosione ottimale.
Acciaio al carbonio e lamiera zincata:Saldature ad alta-penetrazione con spruzzi ridotti al minimo grazie alla regolazione ottimizzata dei parametri di oscillazione.
Leghe di alluminio (serie 2000/5000/6000):Accoppiamento laser stabile per saldature strutturali leggere.
Rame e leghe diverse:Configurabile con lunghezze d'onda laser specifiche o opzioni di oscillazione del raggio per affrontare le giunzioni riflettenti delle leghe.

Piattaforme cinematiche:Opzioni di carico utile personalizzato (carico utile da 12 kg a 50+ kg) e bracci robotici-a portata estesa o estensori di binari lineari.
Ottica laser e monitoraggio:Teste di saldatura oscillanti (Wobble), telecamere di monitoraggio visivo coassiale e sensori di tracciamento laser della giuntura.
Aggiornamenti dell'automazione:

• Posizionatori rotanti a doppia-stazione (caricamento della stazione A/B per l'elaborazione continua).
• Integrazione automatizzata del bloccaggio pneumatico/idraulico.
• Sistemi di trasporto a trasportatore in linea e a portale industriale.

DFM e analisi di fattibilità:Il nostro team di ingegneri valuta i vostri modelli CAD (.STEP/.IGES) per quanto riguarda l'accessibilità dei giunti saldati al laser e la stabilità termica.
Esempio di test di saldatura e rapporto metallurgico:Inviaci le tue materie prime. Conduciamo prove empiriche di saldatura e forniamo dati di macro-incisione, risultati di prove di trazione e documentazione video.
Progettazione di utensili personalizzati:Progettazione meccanica di dispositivi di bloccaggio rigidi-a cambio rapido ottimizzati per tempi di ciclo rapidi.
Test di accettazione-fuori sede:Completare l'assemblaggio e il deflusso delle celle presso la nostra struttura prima della spedizione.
Messa in servizio e formazione globale in loco-:I tecnici dell'assistenza sul campo internazionale si occupano della-configurazione in loco, della programmazione del percorso del robot, dell'impostazione del protocollo di sicurezza e della formazione del personale.
